R-Prozesse

und ihre Anwendungsbereiche

Man unterteilt die Widerstandspressschweißprozesse hauptsächlich in:

• Widerstandspunktschweißen (21) • Rollennahtschweißen (22) • Buckelschweißen (23) • Abbrennstumpfschweißen (24) • Pressstumpfschweißen (25) • Widerstandsbolzenschweißen (26) Nachfolgend werden die allgemeinen Eigenschaften der einzelnen Prozesse kurz beschrieben:

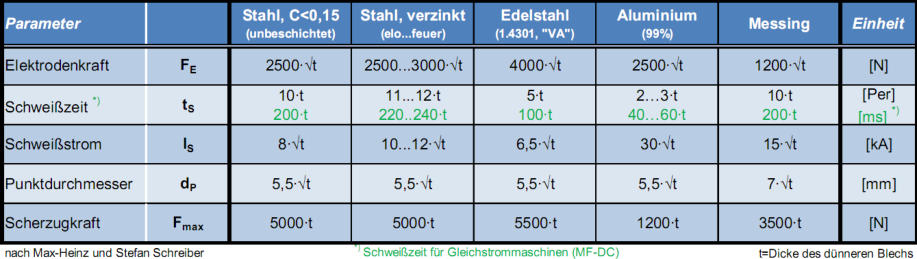

Punktschweißen

ISO 4063-21

Anwendungsbereich: 0,5 - 3,0 mm Einzelblechdicke (aber auch dünner oder dicker möglich) Überlappverbindung zwei- oder einseitiger Prozess

Rollennahtschweißen

ISO 4063-22

Anwendungsbereich: 0,5 - 2,0 mm Einzelblechdicke (aber auch dünner oder dicker möglich) Überlappverbindung, Stumpfstoß, mit Einschränkungen auch Eckstoß zwei- oder einseitiger Prozess

Buckelschweißen

ISO 4063-23

Anwendungsbereich: 0,8 - 6,0 mm Einzelblechdicke (aber auch dünner oder dicker möglich) Überlappverbindung, T-Verbindung (z.B. Bolzen) zwei- oder einseitiger Prozess Eine Variante des Buckelschweißens ist das Widerstandsbolzenschweißen ISO 4063-26

Abbrennstumpfschweißen

ISO 4063-24

beliebige Querschnittsform, auf Standardmaschinen max. 100.000mm² Stumpfstoß

Pressstumpfschweißen

ISO 4063-25

beliebige Querschnittsform, auf Standardmaschinen max. 1.000mm² Stumpfstoß

Video Player

Error loading this resource

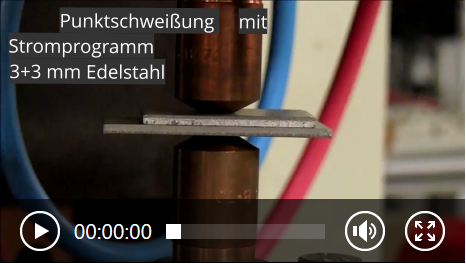

Punktschweißung mit Stromprogramm

3+3 mm Edelstahl

Video Player

Error loading this resource

Buckelschweißung mit Stromprogramm

Kreuzdrahtverbindung

12 mm Betonstahl

Video Player

Error loading this resource

Rollennahtschweißung

Überlappnaht

Stahlblech +ZF

Video Player

Error loading this resource

Pressstumpfschweißung

12 mm Rundstahl

Video Player

Error loading this resource

Abbrennstumpfschweißung Kettenglied ca. 30 mm

Was mache ich da überhaupt? Welchen Prozess wende ich denn eigentlich an?
